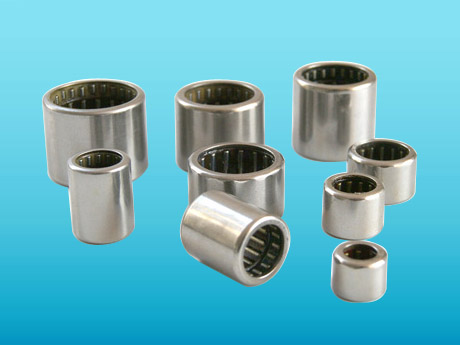

衝壓外圈滾針離合器俗稱單向軸承或者單向滾針軸承，是由合金板材拉伸而成的薄壁外圈，保持架，彈簧片和滾針組成的單方向運動的軸承，可作為轉換器、止回裝置、超越離合器，廣泛應用於健身器材，點鈔機，洗衣機，漁具，玩具車等需要起到逆止作用的傳動件上。
衝壓外圈滾針離合器(單向軸承) 可作為轉換器、止回裝置、超越離合器。HF(滾針離合器)：由衝壓外圈和塑料保持架組成；保持架可以自帶塑料簧片也可以上不鏽鋼簧片引導滾針，外圈上的斜麵滾道和滾針作為鎖緊裝置。HFL(離合器和軸承組件)：支承軸承裝在滾針離合器的兩側並承受徑向負荷,作為支承軸承的是滾針和塑料保持架組件。
主要特點：
結構見下表：
公製尺寸 |
英製尺寸 | 結構說明 |
| HF,FC | RC,HFZ | 不鏽鋼彈簧片， |
| HFL,FCB | RCB,HFLZ | 不鏽鋼彈簧片，兩側帶支承軸承 |
| HF.R,HFL.R | 不鏽鋼彈簧片，外圈滾花 | |
| HF.KF,HFL.KF | 塑料彈簧片 | |
| HF.KFR,HF.KFR | 塑料彈簧片，外圈滾花 | |
| EWC,1WC | 外六角 |
外圈
保持架
滾針
彈簧片
材料：樹脂或者不鏽鋼
| 徑Shaft Diameter |
離合器型號 Clutch Designation |
重量 Mass 近似Approx |
外形尺寸 Borndary Dimensions |
轉動力矩Torgue Ma |
極限轉速 注1 Limiting Speed |
基本額定負荷 Basic Load Ratings |
|||||
|
塑料彈簧 Plastic Springs |
不鏽鋼簧片 Steel Springs |
Fw | D | C |
軸旋轉 Rotating Shaft Min-1 |
外圈旋轉 Rotatng Outer Ring Min-1 | C | Co | |||
| KN | |||||||||||
| mm | g | mm | Nm | rpm | |||||||
| HFL係列 ( INA/依納公司 ) | |||||||||||
| 3 | HFL0308 | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408 | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
